全自動蒸汽發生器原理是什麽？

發布日期：2018-03-21 作者：點擊：

蒸汽發生器由熱油部份及蒸發器兩(liang) 部分組成。熱油部分為(wei) 高溫導熱油通過熱油泵或直接由熱載體(ti) 加熱爐進入蒸汽發生器的管束內(nei) ，管內(nei) 熱量以一定流量溫度通過管壁將熱量傳(chuan) 遞給管外鍋水，將水加熱，導熱油被降溫，重新回到加熱爐，使之循環使用。

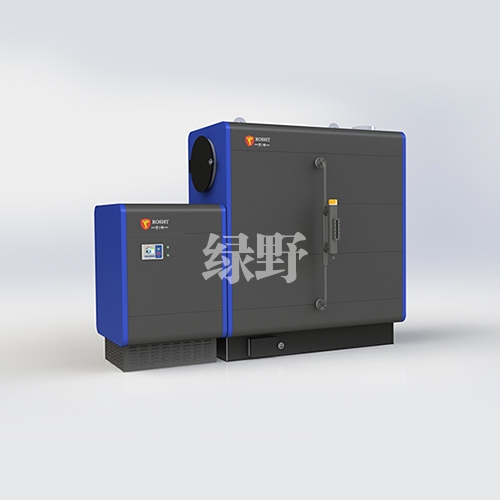

蒸汽發生器

在水汽係統方麵，給水在加熱器中加熱到一定溫度，經給水管道進入省煤器，進一步加熱以後送入鍋筒，與(yu) 鍋水混合後沿下降管下行至水冷壁進口集箱。水在水冷壁管內(nei) 吸收爐膛輻射熱形成汽水混合物經上升管到達鍋筒中，由汽水分離裝置使水、汽分離。分離出來的飽和蒸汽由鍋筒上部流往過熱器,繼續吸熱成為(wei) 450℃的過熱蒸汽，然後送往汽輪機。

在燃燒和煙風係統方麵，送風機將空氣送入空氣預熱器加熱到一定溫度。在磨煤機中被磨成一定細度的煤粉，由來自空氣預熱器的一部分熱空氣攜帶經燃燒器噴入爐膛。燃燒器噴出的煤粉與(yu) 空氣混合物在爐膛中與(yu) 其餘(yu) 的熱空氣混合燃燒，放出大量熱量。燃燒後的熱煙氣順序流經爐膛、凝渣管束、過熱器、省煤器和空氣預熱器後，再經過除塵裝置，除去其中的飛灰，最後由引風機送往煙囪排向大氣。

工作時設備接通電源後開啟電源旋鈕，水泵將水箱中的水泵入蒸汽發生器的加熱筒內(nei) ，水位隨水泵供水而上升，當高於(yu) 最低液位時，電加熱管的電源自動接通，開始加熱；此時水泵繼續供水到高水位時水泵自動停止供水。同時在電加熱管不斷加熱下，加熱筒內(nei) 水溫不斷上升，直至產(chan) 生工作壓力下的蒸汽，此時打開排汽閥即可供應蒸汽。
